Aus dem Kieler Hafenbecken angesaugtes Rohwasser sollte so aufbereitet werden, dass es den hohen Reinheitsanforderungen meeresbiologischer und chemischer Experimente genügt. Gleichzeitig waren Betriebssicherheit, Korrosionsschutz und ein möglichst wartungsarmer Langzeitbetrieb gefordert.

1. Ansaugstation:

Das Rohwasser wird mittels einer von ALMAWATECH konstruierten Evakuierungsstation mit Venturi-Düse aus dem Hafen angesaugt. Die Ansaugleitungen bestehen aus geschlitztem PE-Rohr und sind so ausgeführt, dass sie bei Bedarf per Kran aus dem Wasser gehoben und manuell gereinigt werden können. Dieser Aufbau stellt sicher, dass der langfristige Betrieb auch bei Bewuchs oder Ablagerungen gewährleistet bleibt.

2. Mehrstufige Filtrationsanlage ALMA FIL

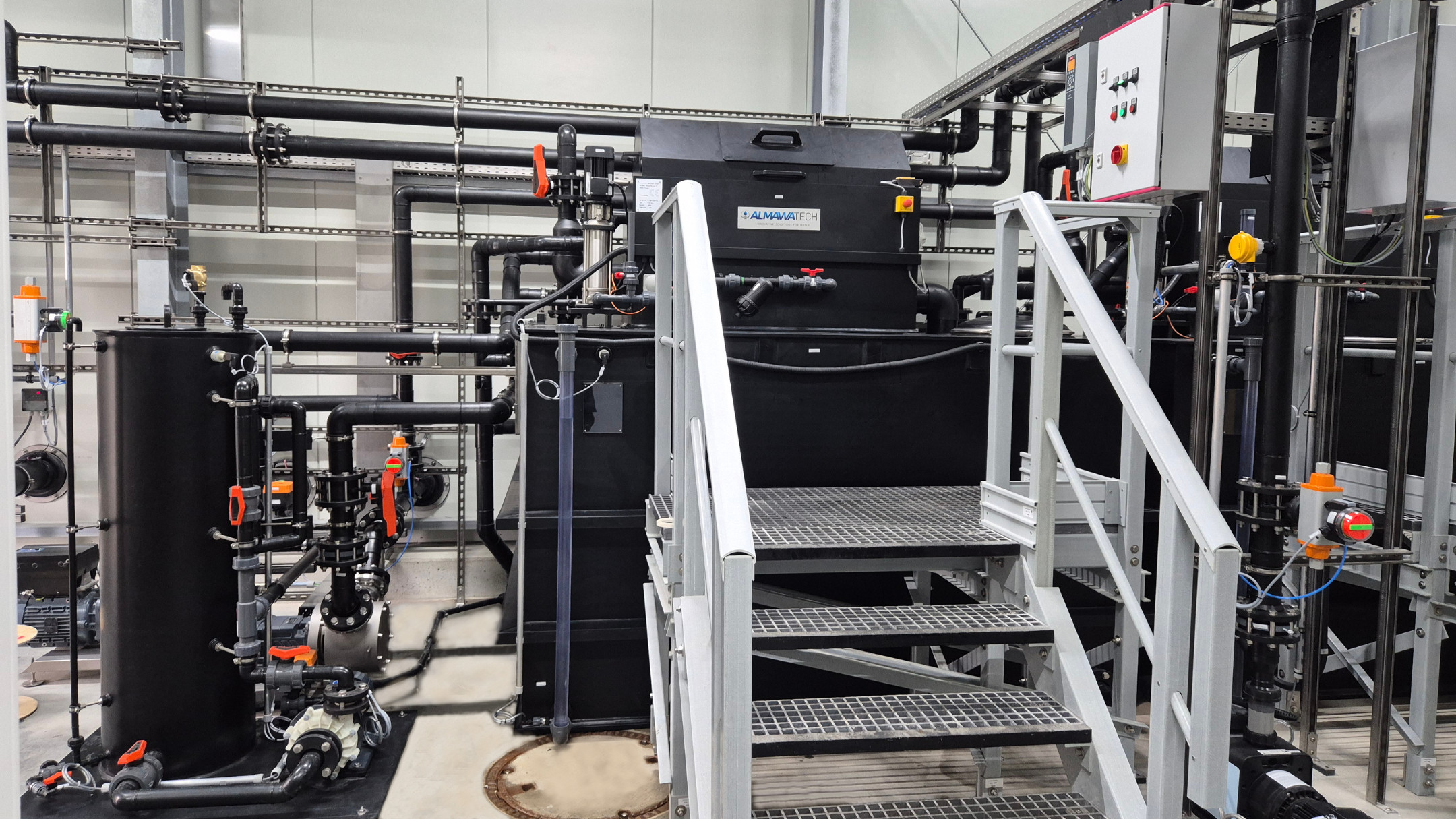

Im ersten Filtrationsschritt gelangt das Meerwasser in einen Trommelfilter, der vollständig aus korrosionsfreiem PE gefertigt wurde. Die Mikrofiltration im Trommelfilter entfernt grobe und suspendierte Feststoffe und stellt so eine erste Reinigungsstufe dar. Das vorgeklärte Wasser wird anschließend in einen Stapelbehälter überführt, der als hydraulischer Puffer dient und eine gleichmäßige Beschickung der nachfolgenden Filtrationsstufen ermöglicht.

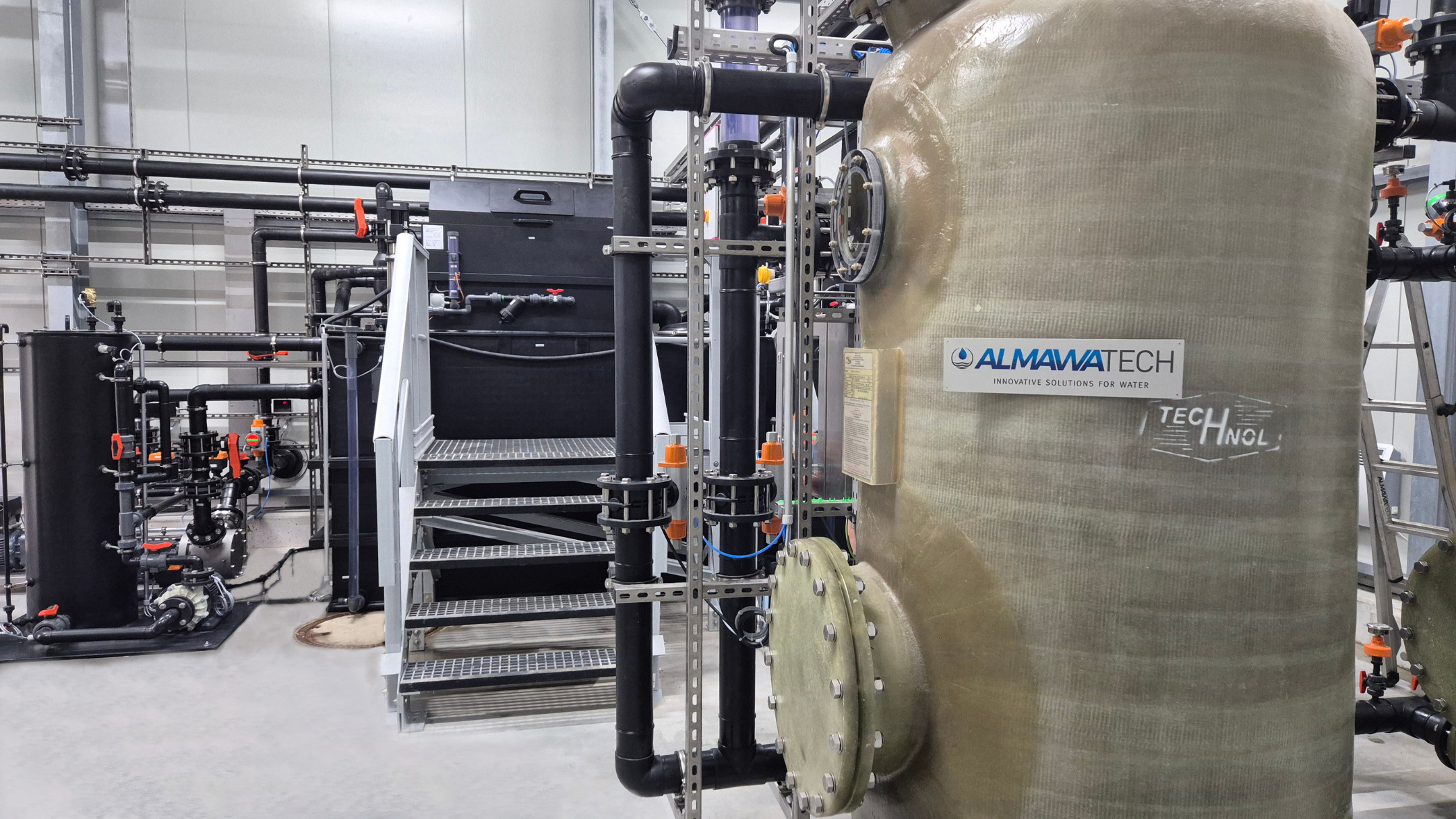

Die Hauptaufbereitung erfolgt über eine Sandfiltration mit der Filteranlage ALMA FIL. Die Filter sind redundant in Pendeltechnik aufgebaut, bestehen aus GFK und sind mit Düsenboden sowie Mannloch ausgestattet. Die Rückspülung kann wahlweise zeit- oder differenzdruckgesteuert erfolgen. Durch die Redundanz ist ein unterbrechungsfreier Betrieb auch während der Rückspülung jederzeit sichergestellt.

3. Molchstation, Isolierung & Begleitheizung

Nach der Filtration wird das aufbereitete Meerwasser über vier je 1,5 km lange Seewasserleitungen zum GEOMAR gefördert. An der Übergabestelle befinden sich eine Ventilinsel in einem unterirdischen Schacht sowie eine Annahmestation für die weitere interne Verteilung. Um biologischen Bewuchs in den Rohrleitungen (z. B. Algen oder Muscheln) zu vermeiden, sind die Leitungen mit einer Molchstation ausgestattet. Die Rohrleitungen selbst sind zusätzlich isoliert und mit Begleitheizung versehen, um Temperaturstabilität und Frostsicherheit zu gewährleisten.

4. Automatisierung

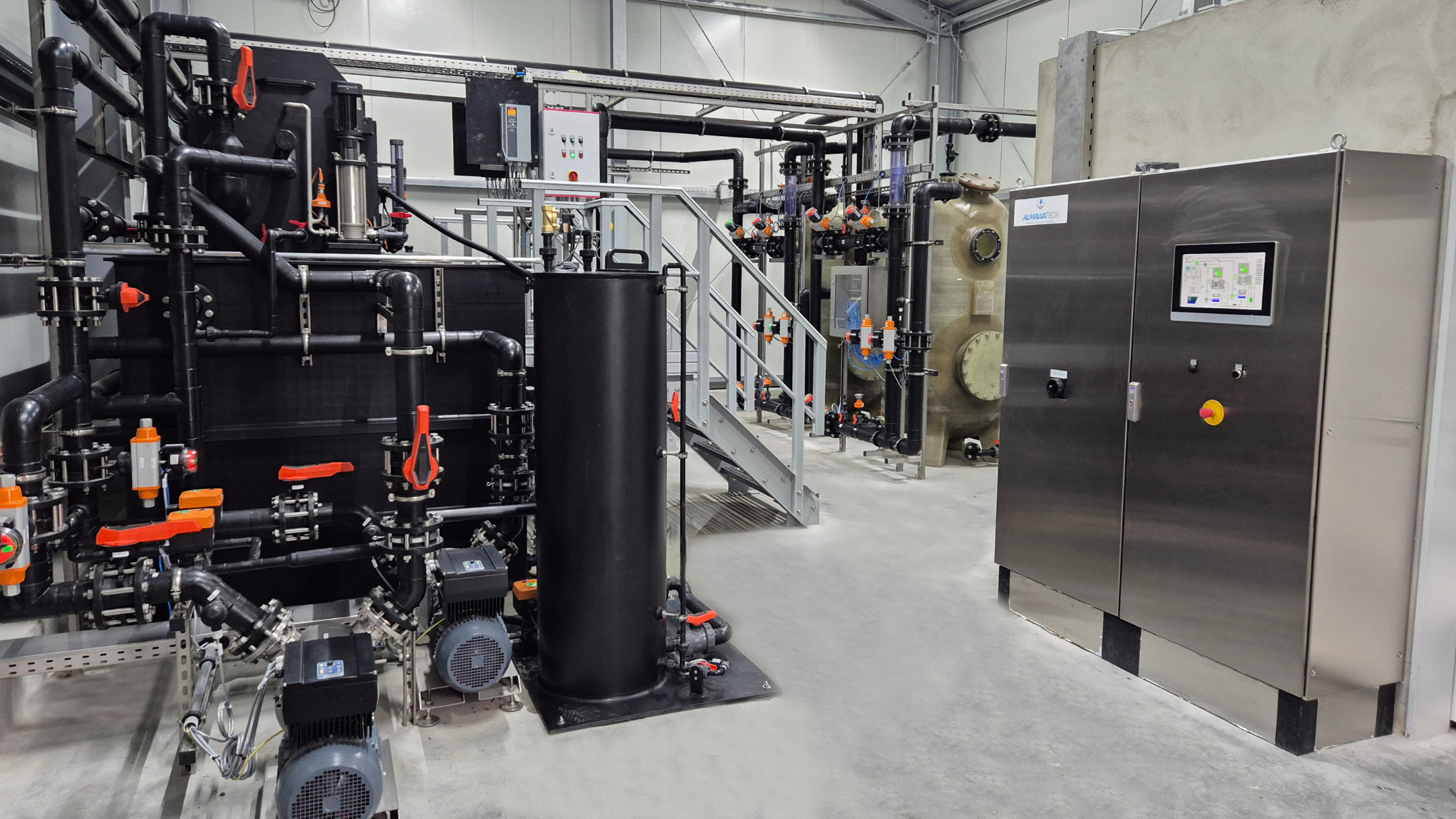

Die Steuerungs- und Automatisierungstechnik ist in einem Edelstahl-Schaltschrank (V4A) untergebracht und redundant ausgelegt. Sie ermöglicht einen vollautomatisierten Betrieb inklusive Prozessüberwachung und bietet bei Bedarf Fernzugriff zur Anlagenüberwachung und -diagnose.
